vLLM 论文学习笔记

发表于 分类于 阅读次数：

论文链接： https://arxiv.org/abs/2309.06180

Introduction

背景

自回归过程很贵，让程序memory-bound，所以引入batch。

为了batch更大，内存管理很关键。大约30%的内存被KV cache占据。

现在的LLM服务框架管理内存不够高效，原因：将kv cahce放入连续的内存中。

KV cache的特点：

请求进来的时候，系统不知道KV cache会存在多长时间，最终会多大。

这一特点造成的问题：

  • 传统系统会预留可能的最大空间，这个空间最后很可能用不上；即使最后用上了，在推理过程中的很长一段时间，这个空间处于闲置的状态；而且从外部看，GPU显存也会有external fragmentation的问题。
  • 传统系统不能共享KV cache的前缀，因为它要保证KV Cache连续。在并行采样算法中，前缀是一样的，可以重复利用KV cache。

PagedAttetion核心思想：像操作系统一样，将block当成page，token当成byte，request当成process；所有block大小一致，减轻external fragmentation。

Preemptive request scheduling 与pagedAttention协同设计。

Background

Iteration-level scheduling：每生成一轮token就重新调度，batch是动态变化的。

LLM service的两个阶段：

  • prompt phase：生成第一个token和kqv
  • The autoregressive generation phase：用之前所有生成的token生成下一个token，复用之前的KV。

Batching技术的现有问题：

  • 需要等待请求到来和上一个请求结束
  • 请求的推理长度不一样

解决方案：fine-grained batching mechanisms。好处：

  • 请求只需等待一轮token生成
  • 调度机制+支持不等长序列的special GPU kernels消除padding影响。

LLM Serving的内存管理难点：

  • KV Cache很大
  • Beam search的共享KV Cache是变化的
  • 当空间不足时删除或swap out KV Cache。

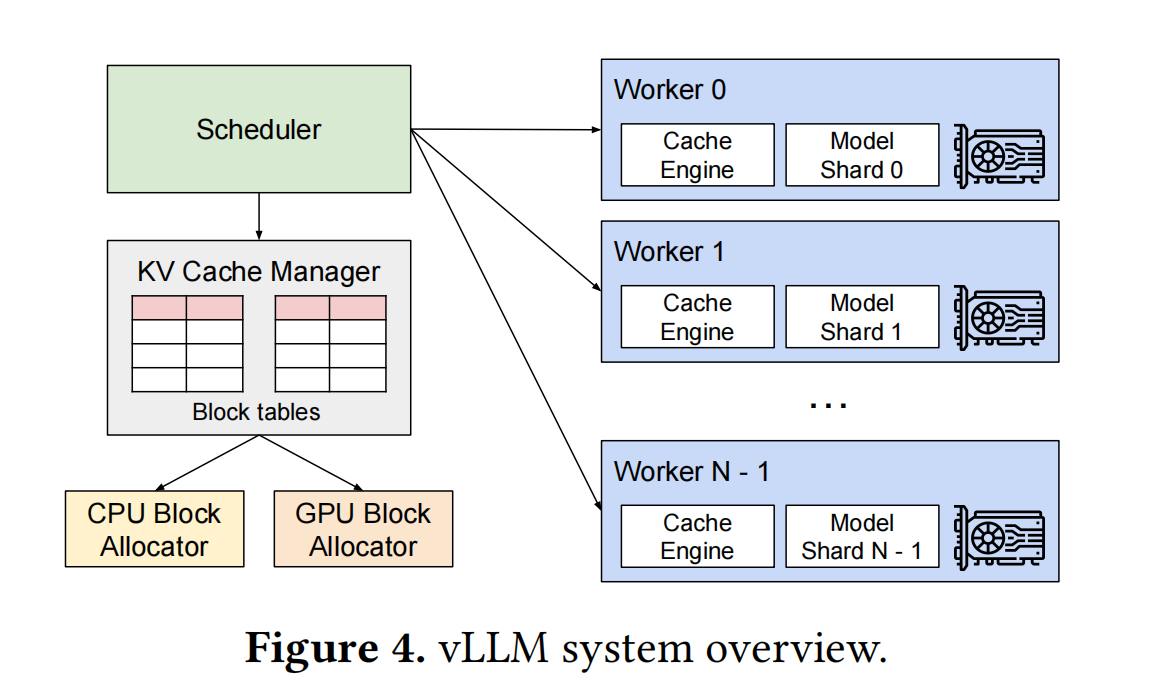

Method

Scheduler：调度分布式GPU

KV Cache manager：根据调度器的指令管理KV Cache。

PagedAttention

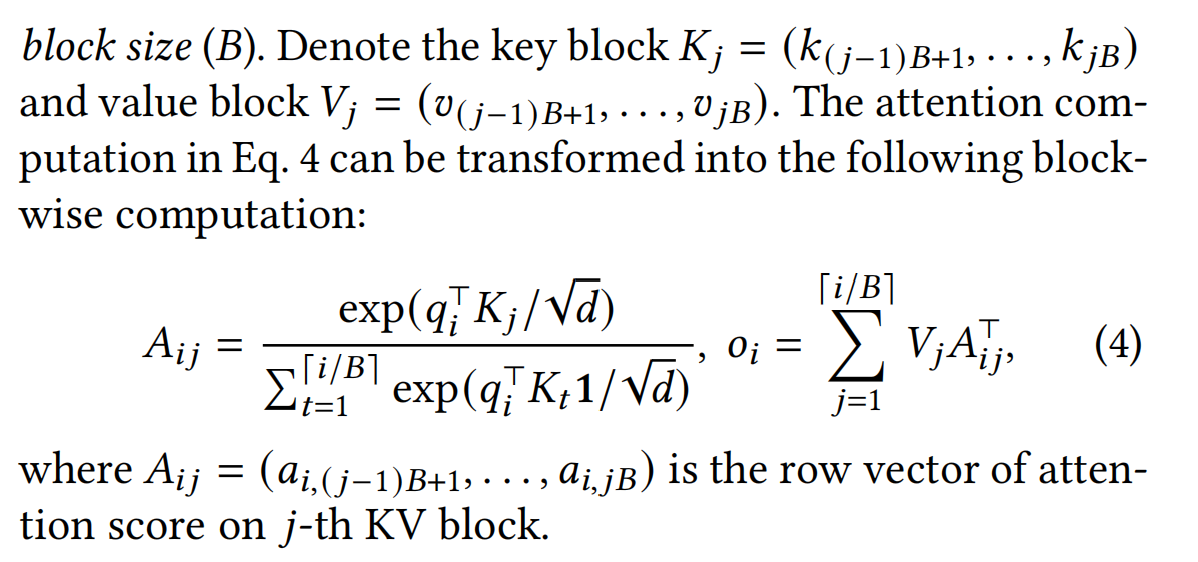

先对KV分块，块大小为B，则有公式：

KV Cache Manager

将内存划分成逻辑连续，物理上成多个分散的块。

block engine会分配一段连续的GPU DRAM，并划分成若干个物理的KV Block，CPU RAM同样，用于swapping。

维护一个block tables，记录逻辑和物理block的映射，并记录block内已经使用的大小。

一个decoding 迭代的步骤：

  • 选择一些序列组成batch
  • 为新请求的逻辑块分配物理块
  • 拼接token
  • 跑forward
  • 读取旧KV
  • 写入新KV

Parallel sampling

可以共享相同前缀的KV Cache

最后一个块出现分歧时，使用copy-on-write新开一个块。

Beam search中，不仅可以共享prompt，还有同台变化的更多共享模式。

Shared prefix

对于系统提示词可以预先储存共享KV缓存

Mixed decoding methods

vllm可以同时处理不同的decode模式，因为vllm使用统一的映射层，隐藏逻辑与物理块的复杂关系。

调度

使用first come first serve策略

如果所需KV Cache内存超出了显存：

以序列为单位进行两种调度：swapping和recomputation。具体用哪种取决于带宽和算力。

swapping：将显存的kv缓存放到cpu内存中，一旦发生了preempt，不接受新的请求，保证内存占用不大于显存占用。

recomputation：将kv cache直接释放，用到时再重新批量计算。

分布式执行

分布式模型计算：Attention的每个head是独立计算的；每个GPU负责一部分head的计算。Single Program Multiple Data模式，Megatron-LM风格tensor parallelism。

分布式KV Cache存储：每个GPU只需要保存自己负责的heads对应的KV

KV Cache管理和地址映射是中央scheduler统筹：每个GPU上的映射关系一样，只是储存的内容不一样。

整体架构：

Central Scheduler: 负责request 调度; KV Cache Manager; Block Table

|

| broadcast 控制信息

↓

|——GPU0：heads 0~7； kv shard 0

|——GPU1：heads 8~15； kv shard 1

|——GPU2：heads 16~23； kv shard 2

（GPU计算过程中使用all-reduce同步）

完整执行过程

  • scheduler首先构造control message：当前batch中每个请求的input token ids和block table。
  • scheduler将message广播给所有GPU
  • GPU workers开始执行
  • Attention层中，各worker根据block table读取KV Cache
  • 使用all-reduce同步中间计算结果
  • 最后，各worker将这一轮的sample tokens返回给scheduler形成循环

Implementation

vllm整体架构

vllm是端到端的大模型推理服务系统，组成：

  • FastAPI前端：扩展了OpenAI 风格的API风格的接口，可以每个请求单独设置采样参数。
  • GPU推理引擎：Python负责Scheduler、Block Manager、其他逻辑控制；CUDA C++负责PagedAttention算子；GPU通信使用NCCL；复用pytorch和Transformers能力。

用户请求
↓
FastAPI / OpenAI-style API
↓
Scheduler
↓
Block Manager / Paged KV Cache
↓
PyTorch Model Executor
↓
Custom CUDA PagedAttention
↓
NCCL multi-GPU communication

Kernel 优化

Fused reshape and block write：将新KV cache分成块，reshape成交适合读取的形状，写入内存。

Fusing block read and attention：直接根据block table从分页KV Cache中取K/V，然后马上计算attention，而不是先把K/V整理成连续内存。一个warp专门处理一个block，实现合并访存。

Fused block copy：不连续block的copy被batch成一次kernel launch

性能评估与消融实验

相比当时先进的Orca类方案，其吞吐量通常提升约2–4 倍

vLLM的注意力内核延迟比高FasterTransformer高20%–26%，但更高的批处理能力和显存利用率可以抵消

块太小，难以充分并行，管理开销更高；块太大，内部碎片增加，共享机会减少；大小默认为16token

块较小，带宽利用率低，重计算划算；块较大交换划算；块在16-64之间，表现相当。

讨论

分页适合：内存需求动态；性能受显存影响；提升利用率可以增加并发的场景。

最大并发 请求吞吐 输出吞吐 平均 TTFT 平均 TPOT 平均总延迟
1 3.73 req/s 238.70 tok/s 15.36 ms 4.01 ms 267.94 ms
8 24.68 req/s 1579.51 tok/s 23.62 ms 4.73 ms 321.62 ms
